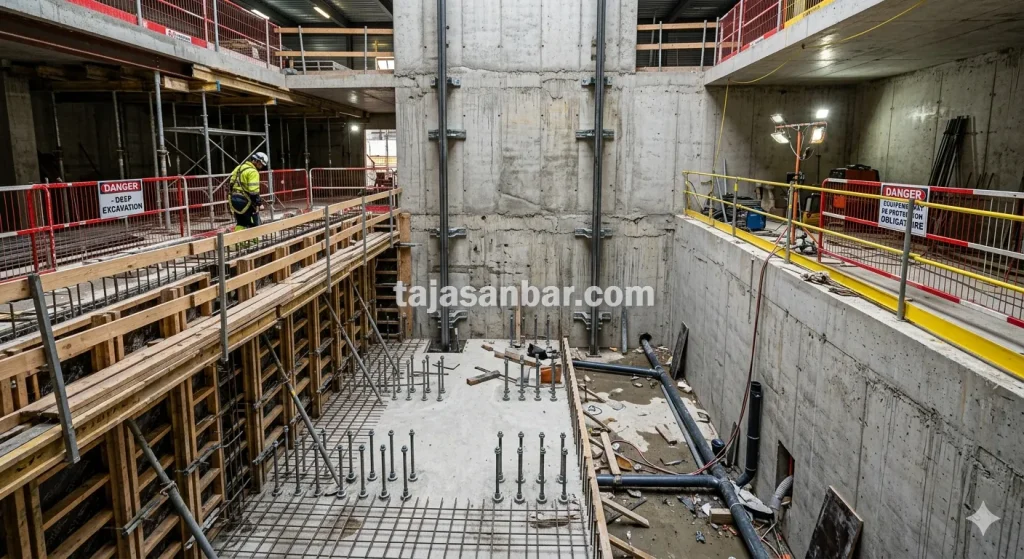

آماده سازی چاله برای نصب آسانسور در مشهد، یکی از حساسترین و تعیینکنندهترین مراحل در فرایند اجرای یک پروژه ساختمانی است. چاله آسانسور در واقع همان فضای خالی در پایینترین نقطه چاهک آسانسور است که ضربهگیرها، تجهیزات ایمنی و گاهی اوقات سیستمهای هیدرولیک در آن جای میگیرند و نقش اولیه آن، ایجاد فضای ایمن برای توقف اضطراری کابین و جذب ضربات ناشی از حرکت است. پاسخ فنی و مستقیم به سؤال «چگونه چاله آسانسور را بهدرستی آماده سازی کنیم؟» این است: با هماهنگی کامل با یک مجری حرفهای نصب آسانسور در مشهد، نقشههای تأییدشده را مبنا قرار دهید، گودبرداری را دقیقاً در تراز تعیینشده انجام دهید، آرماتوربندی را با رعایت تمام جزئیات اتصالات اجرا کنید،
بتنریزی را با عیار استاندارد و نظارت مستمر پیش ببرید و در نهایت آببندی را با روشی متناسب با شرایط زمینشناسی منطقه به سرانجام برسانید. اما آنچه در عمل با آن روبهرو هستیم، پیچیدگیهایی فراتر از این توصیههای کلی است؛ عواملی مانند نوع خاک، سطح آب زیرزمینی، کاربری ساختمان و حتی فصل اجرا، همگی در کیفیت نهایی این بخش حیاتی تأثیر مستقیم دارند. در ادامه، با نگاهی عمیق و کاملاً اجرایی، تمام ابعاد این فرایند را واکاوی خواهیم کرد تا با دانشی کامل و عاری از هرگونه ابهام، گام در مسیر آماده سازی اصولی چاله آسانسور بگذارید.
تعریف فنی چاله آسانسور و تمایز آن با چاهک آسانسور
پیش از هر گونه اقدام اجرایی، لازم است با مبانی مفهومی این حوزه بهدرستی آشنا شوید. در متون تخصصی و آییننامههای مرتبط با نصب آسانسور، دو واژهٔ «چاه آسانسور» و «چاله آسانسور» بهکار میروند که هر یک معنای دقیق و مشخصی دارند.
چاه آسانسور، به کل فضای عمودی گفته میشود که از کف چاله در پایینترین نقطه، تا سقف موتورخانه در بالاترین امتداد، ادامه مییابد. این تونل عمودی، محل عبور کابین، وزنه تعادل، ریلهای راهنما، کابلها و زنجیرهای مربوط به سیستم حرکت است و باید از نظر ابعاد، استحکام و ایمنی در برابر آتش، کاملاً مطابق با ضوابط مبحث پانزدهم مقررات ملی ساختمان طراحی و اجرا شود.
چاله آسانسور یا همان چاهک، تنها بخش پایینی این فضاست که در زیر پایینترین سطح توقف (همان کف همکف یا زیرزمین) قرار میگیرد و ارتفاع آن، فاصلهٔ عمودی میان کف تمامشدهٔ پایینترین ایستگاه تا کف چاله را مشخص میکند. ضربهگیرهای هیدرولیکی یا فنری، سکوی نصب ضربهگیرها، سیستم زهکشی و در برخی آسانسورهای خاص، پمپهای تخلیهٔ آب، همگی در همین چاله جانمایی میشوند. بنابراین، هر اشتباهی در طراحی یا اجرای این بخش، بهطور مستقیم ایمنی و عملکرد کل سیستم نصب آسانسور را تحت تأثیر قرار میدهد.
مبانی استاندارد در ابعاد و عمق چاله آسانسور
طبق آخرین ویرایش مبحث پانزدهم مقررات ملی ساختمان و نیز استاندارد ملی ایران به شماره ۶۳۰۱، ابعاد چاله آسانسور تابعی از سه متغیر اصلی است: ابعاد کابین، نوع سیستم تعلیق (کششی یا هیدرولیک) و سرعت نامی آسانسور. در این میان، عمق چاله نقشی کلیدی در تأمین فضای کافی برای نصب ضربهگیرها و نیز ایجاد جانپناه ایمنی در مواقع اضطراری ایفا میکند.
کمترین عمق قابلقبول برای آسانسورهای کششی معمولی با سرعت تا ۱ متر بر ثانیه، برابر با ۱۶۰ سانتیمتر است و این مقدار برای سرعتهای بالاتر، ممکن است تا ۱۸۰ سانتیمتر یا بیشتر افزایش یابد. بهیاد داشته باشید که این اعداد، حداقلهای الزامی هستند و در بسیاری از پروژههای لوکس یا تجاری، طراحان عمق چاله را بهگونهای انتخاب میکنند که حاشیهٔ اطمینان بیشتری برای نصب ضربهگیرهای پیشرفتهتر فراهم شود.
در مورد ابعاد افقی چاله نیز یک قاعدهٔ تجربی اما قابلاستناد وجود دارد: ابعاد داخلی چاه، باید حدود ۲۰ تا ۲۵ سانتیمتر از هر طرف، بزرگتر از ابعاد خارجی کابین در نظر گرفته شود. این فاصله برای نصب ریلها، براکتهای نگهدارنده، کابلهای تعادل و همچنین ایجاد تهویه و دسترسی برای تعمیرات ضروری است.
مراحل اجرایی آماده سازی چاله برای نصب آسانسور در مشهد
آنچه در ادامه میآید، یک راهنمای گامبهگام و کاملاً عملیاتی است که بر اساس تجربیات اجرایی در پروژههای مختلف شهر مشهد و انطباق با شرایط بومی این کلانشهر تدوین شده است.
گام نخست: جانمایی دقیق و تهیه نقشههای اجرایی
هرگونه عملیات خاکی یا بتنی، بدون نقشهٔ مصوب و جانمایی تأییدشده، نهتنها غیراصولی است، بلکه در بسیاری موارد به هدررفت سرمایه میانجامد. در این مرحله، مهندس معمار موظف است موقعیت چاه آسانسور را بر روی پلان تیپ طبقات و نیز مقطع ساختمان بهدقت مشخص کند و ابعاد و عمق آن را بر اساس محاسبات سازهای و تأیید شرکت مجری نصب آسانسور، نهایی نماید. بهیاد داشته باشید که جانمایی اشتباه یا تغییر موقعیت چاه در میانهٔ کار، هزینههای گزافی به پروژه تحمیل میکند.
گام دوم: گودبرداری و خاکبرداری با رعایت تراز مبنا
پس از تأیید نقشهها، عملیات گودبرداری آغاز میشود. در این مرحله، رعایت دقیق تراز ارتفاعی ساختمان (که معمولاً با صفر صفر یا کف نهایی همکف مشخص میشود) از اهمیت ویژهای برخوردار است. اگر گودبرداری بیش از حد انجام شود، باید با بتنریزی اضافی، سطح را به تراز موردنظر برگردانید که این کار علاوه بر افزایش هزینه، کیفیت نهایی را نیز کاهش میدهد. همچنین در مناطقی از مشهد که خاکهای سست یا دانهای دارند، مهار دیوارههای گود با استفاده از شمعگذاری یا سپرکوبی الزامی است.
گام سوم: آرماتوربندی و آماده سازی نقاط اتصال
در این گام، آرماتورهای کف و دیوارهٔ چاله، مطابق با نقشهٔ سازه و با رعایت فواصل و همپوشانیهای استاندارد، کار گذاشته میشوند. در این میان، پیشبینی نقاط اتصال ریلها، براکتها و همچنین صفحات فلزی برای نصب ضربهگیرها، نقشی تعیینکننده در سهولت اجرای مراحل بعدی نصب آسانسور دارد. استفاده از صفحههای فولادی با ضخامت حداقل ۱۰ میلیمتر و با رعایت پوشش بتن مناسب، توصیهٔ اکید کارشناسان حوزهٔ نصب آسانسور در مشهد است.
گام چهارم: بتنریزی با عیار و کیفیت کنترلشده
پس از تأیید آرماتوربندی و تجهیزات جانبی، نوبت به بتنریزی میرسد. عیار بتن مصرفی برای چاله آسانسور نباید از ۳۵۰ کیلوگرم سیمان در هر مترمکعب کمتر باشد و روانی و زمان گیرش آن نیز باید متناسب با شرایط جوی و حجم عملیات، کنترل شود. همچنین ضخامت کف چاله، معمولاً بین ۳۰ تا ۴۰ سانتیمتر در نظر گرفته میشود و دیوارهها نیز با ضخامت حداقل ۲۰ سانتیمتر مسلح میشوند. تراز بودن کف و یکنواختی سطح، بهویژه در محل نصب ضربهگیرها، از الزامات اجرایی مهمی است که نباید نادیده گرفته شود.
گام پنجم: آببندی تخصصی و عایقکاری حرفهای
چاله آسانسور، بهعنوان پایینترین نقطهٔ ساختمان، شدیداً در معرض نفوذ آبهای سطحی و زیرزمینی قرار دارد. از این رو، آببندی اصولی آن، همارز با تضمین عمر مفید تجهیزات و ایمنی ساکنان است. در پروژههای مشهد، با توجه به تنوع شرایط زمینشناسی، سه رویکرد اصلی برای آببندی چاله آسانسور وجود دارد:
- عایقکاری با ورقهای ایزوگام و قیرگونی که روشی سنتی اما همچنان پرمصرف است، بهشرط آنکه زیرسازی و اجرای آن با دقت کامل صورت گیرد.
- استفاده از پوششهای پلیمری مایع یا ورقهای ژئوممبرین که انعطافپذیری بالایی دارند و برای مناطقی که احتمال نشست یا ترک خوردگی بتن وجود دارد، بسیار مناسب هستند.
- کاربست عایقهای نانوکریستال و مواد نفوذگر به عمق بتن که جدیدترین نسل از عایقهای رطوبتی محسوب میشوند و با واکنش شیمیایی با مواد قلیایی بتن، منافذ مویینه را مسدود میکنند و عایقبندی دائمی ایجاد مینمایند.
انتخاب هر یک از این روشها، باید با نظر مهندس ناظر و با در نظر گرفتن شرایط خاص هر پروژه انجام شود.
اشتباهات پرهزینه و رایج در آماده سازی چاله آسانسور
بر اساس دهها پروندهٔ بازبینی شده در پروژههای مسکونی، اداری و تجاری مشهد، مکرراً با نمونههایی روبهرو میشویم که یک یا چند مورد از اشتباهات زیر، هزینههای جبرانناپذیری به مالکان و سازندگان تحمیل کرده است:
۱. اجرای چاله بدون هماهنگی اولیه با شرکت مجری نصب آسانسور: این اشتباه، رتبهٔ نخست را از نظر فراوانی و میزان خسارت به خود اختصاص داده است. شرکتهای حرفهای نصب آسانسور در مشهد، معمولاً برگههای اطلاعات فنی مشخصی برای ابعاد و عمق چاله ارائه میدهند که منطبق با برند و مدل آسانسور موردنظر است. بیتوجهی به این اطلاعات، در بسیاری موارد به چالههایی منجر میشود که نه عمق کافی دارند و نه ابعاد افقی مناسب، و نتیجه، هزینههای سنگین تخریب و بازسازی در میانهٔ کار است.
۲. نادیده گرفتن عمق استاندارد به بهانهٔ صرفهجویی در خاکبرداری: عمق کمتر از حد نصاب، فضای کافی برای استقرار ضربهگیرهای استاندارد و همچنین ایجاد جانپناه ایمنی در مواقع ضروری را فراهم نمیکند. این اشتباه، علاوه بر ایجاد خطرات جانی، موجب ردّ صلاحیت آسانسور در زمان اخذ پروانهٔ بهرهبرداری میشود.
۳. بیتوجهی به آببندی یا اجرای ناقص آن: در اقلیم نسبتاً خشک مشهد، برخی سازندگان تصور میکنند که نیاز به عایقکاری چاله آسانسور ضرورتی ندارد. این تصور کاملاً اشتباه است؛ زیرا حتی در مناطق خشک نیز، امکان نفوذ آبهای ناشی از بارندگی، شستوشوی ساختمان یا ترکیدگی لولهها، کاملاً محتمل است و تجربه ثابت کرده که هزینهٔ ترمیم خسارتهای ناشی از نفوذ آب به چاله، چندین برابر هزینهٔ یک عایقکاری اصولی در زمان اجراست.
۴. عبور تأسیسات غیرمرتبط از درون چاه آسانسور: متأسفانه در برخی پروژهها، بهویژه در ساختمانهای با فضای تأسیساتی محدود، از چاه آسانسور برای عبور لولههای آب، گاز یا کابلهای برق استفاده میشود. این کار، هم از نظر ایمنی کاملاً ممنوع و خطرناک است و هم در صورت نیاز به تعمیرات یا بازبینی، دسترسی به تجهیزات اصلی آسانسور را با مشکل مواجه میسازد.
۵. تأخیر در اجرای چاله و انجام آن پس از اتمام فونداسیون یا اسکلت: بهترین زمان برای آماده سازی چاله، دقیقاً همزمان با اجرای فونداسیون و پیسازی است. هرگونه تأخیر در این کار، بهمعنای تخریب بخشی از سازهٔ اجرا شده و تحمل هزینههای سنگین و اتلاف وقت خواهد بود.
جدول مقایسهٔ روشهای آببندی چاله آسانسور
| روش آببندی | کاربرد و ویژگیهای اصلی |
|---|---|
| ایزوگام و قیرگونی | مناسب برای پروژههای با بودجهٔ محدود و شرایط معمولی؛ نیاز به زیرسازی دقیق و اجرای چندلایه؛ عمر مفید متوسط (۵ تا ۷ سال) |
| ورقهای پلیمری (PVC، EPDM، ژئوممبرین) | انعطافپذیری بالا و مقاومت عالی در برابر فشار آب؛ قابلیت اجرا روی سطوح ناهموار؛ عمر مفید بیش از ۱۵ سال |
| پوششهای نانوکریستال و نفوذگر | نفوذ به منافذ بتن و ایجاد عایق در عمق؛ مقاومت شیمیایی بالا و عایقبندی دائمی؛ مناسب برای فشار منفی آب و محیطهای مرطوب |
| ملاتهای آببند و افزودنیهای بتن | استفاده در هنگام بتنریزی؛ کاهش نفوذپذیری بتن از همان ابتدا؛ روشی کمهزینه و مؤثر در کنار سایر روشها |
پنج مثال عینی از تجربهٔ آماده سازی چاله در پروژههای مشهد
مثال اول؛ یک مجتمع مسکونی در بلوار سجاد مشهد: سازنده، بدون دریافت اطلاعات فنی از شرکت نصب آسانسور، چاله را با عمق ۱۱۰ سانتیمتر اجرا کرد. پس از تحویل آسانسور، مشخص شد که عمق موردنیاز برای استقرار ضربهگیرهای فنری، حداقل ۱۵۰ سانتیمتر است. هزینهٔ تخریب و بازسازی چاله، بالغ بر ۴۰ میلیون تومان و ۲ ماه وقفه در پروژه، حاصل این اشتباه بود.
مثال دوم؛ یک ساختمان اداری در خیابان امام خمینی مشهد: چاله با ابعاد استاندارد و عمق مناسب ساخته شد، اما عایقکاری آن تنها با یک لایه قیرگونی ساده انجام شد. پس از چند ماه، نفوذ رطوبت از کف و دیوارهها، باعث اتصال کوتاه در تابلوفرمان آسانسور و خسارتی بیش از ۲۵ میلیون تومان شد.
مثال سوم؛ یک برج مسکونی در منطقهٔ الهیه مشهد: در این پروژه، مهندس معمار از همان مراحل اولیه، نقشههای چاه را با همکاری مستقیم شرکت مجری نصب آسانسور آماده کرد و چاله با عمق ۱۶۰ سانتیمتر و ابعاد دقیق ۱۸۰ در ۱۷۰ سانتیمتر اجرا شد. فرایند نصب آسانسور در کمترین زمان ممکن و با بالاترین سطح ایمنی انجام شد و پس از ۵ سال بهرهبرداری، هیچ گونه مشکل عملکردی گزارش نشده است.
مثال چهارم؛ یک ساختمان مختلط در بولوار وکیلآباد مشهد: محدودیت فضای فونداسیون، امکان اجرای چاله با ابعاد استاندارد برای آسانسور ۸ نفره را نمیداد. اما با مشورت با کارشناسان مجرب، شرکت نصب آسانسور، کابینی با ابعاد بهینه و دربهای تلسکوپی طراحی کرد که در همان چالهٔ ۱۵۰ در ۱۵۰ سانتیمتری قابل نصب بود. این مثال نشان میدهد که همکاری نزدیک با تیم فنی، حتی در شرایط سخت نیز راهگشاست.
مثال پنجم؛ یک مجتمع مسکونی در شهرک غرب مشهد: سازنده تصور میکرد که برای صرفهجویی در زمان، ابتدا اسکلت را کامل کند و سپس اقدام به اجرای چاله آسانسور نماید. اما پس از اتمام اسکلت، متوجه شد که برای اجرای چاله باید بخشی از فونداسیون تخریب شود. هزینهٔ اصلاح این اشتباه، بیش از ۶۰ میلیون تومان و ۳ ماه تأخیر در تحویل پروژه بود.
جمعبندی
آماده سازی چاله برای نصب آسانسور در مشهد، همانگونه که شرح داده شد، فرایندی چندوجهی، دقیق و تأثیرگذار بر ایمنی، عملکرد و هزینههای کلان یک پروژهٔ ساختمانی است. از جانمایی اولیه و گودبرداری ترازدار، تا آرماتوربندی اصولی، بتنریزی با کیفیت و آببندی تخصصی، همه و همه، حلقههای یک زنجیرهٔ بههمپیوسته هستند که شکستن هر حلقه، کل زنجیره را با مخاطره مواجه میسازد. بهیاد داشته باشید که هماهنگی با یک تیم حرفهای و کارآزموده در حوزهٔ نصب آسانسور، نهتنها از بروز این اشتباهات جلوگیری میکند، بلکه بهطور قابلتوجهی در زمان و هزینهٔ شما صرفهجویی مینماید.
اگر در آستانهٔ اجرای پروژهٔ ساختمانی در مشهد هستید، توصیهٔ اکید ما این است که پیش از هر اقدامی، با کارشناسان مجرب حوزهٔ نصب آسانسور در مشهد تماس بگیرید و از مشاوره و بازدید رایگان ایشان بهرهمند شوید. برای هماهنگی و دریافت اطلاعات بیشتر، با شمارهٔ زیر در ارتباط باشید:
پرسشهای متداول (FAQ)
۱. حداقل عمق مجاز برای چاله آسانسور در ساختمانهای مسکونی مشهد چقدر است؟
بر اساس ضوابط مبحث پانزدهم، عمق چاله برای آسانسورهای کششی با سرعت حداکثر ۱ متر بر ثانیه، نباید از ۱۶۰ سانتیمتر کمتر باشد. این مقدار در سرعتهای بالاتر، به ۱۸۰ سانتیمتر یا بیشتر افزایش مییابد.
۲. آیا امکان اجرای چاله آسانسور پس از اتمام فونداسیون وجود دارد؟
بهطور کلی خیر. اجرای چاله باید همزمان با فونداسیون انجام شود، مگر آنکه فونداسیون بهگونهای طراحی شده باشد که امکان بازشدگی و عملیات بعدی را فراهم کند که این امر بسیار نادر و پرهزینه است.
۳. ابعاد استاندارد چاله برای یک آسانسور ۶ نفره چقدر است؟
ابعاد تقریبی چاه برای آسانسور ۶ نفره، حدود ۱۶۰ در ۱۷۰ سانتیمتر با عمق حداقل ۱۶۰ سانتیمتر در نظر گرفته میشود. اما این مقادیر بسته به برند و مدل دقیق آسانسور ممکن است تغییر کند.
۴. کدام روش آببندی برای چاله آسانسور در مناطق با سطح آب زیرزمینی بالا مناسبتر است؟
در چنین شرایطی، ترکیب عایقهای نانوکریستال و پوششهای ژئوممبرین یا پلیمری ضخیم، بهترین عملکرد را داشته و دوام بالایی در برابر فشار هیدرواستاتیک آب ارائه میدهند.
۵. ضربهگیر (بافر) در چه ارتفاعی از کف چاله نصب میشود؟
ضربهگیرها معمولاً روی یک سکوی بتنی یا فلزی با ارتفاع حداقل ۵۰ سانتیمتر از کف تمامشدهٔ چاله استقرار مییابند تا هم فضای کافی برای عملکرد آنها فراهم شود و هم از تماس مستقیم با آب یا رطوبت احتمالی جلوگیری گردد.
۶. در صورت کوچکبودن ابعاد چاله نسبت به کابین، چه راهحلی وجود دارد؟
اگر چاله ساخته شده و ابعاد آن از کابین کوچکتر باشد، هیچ راه حل مهندسی مقرونبهصرفهای برای بزرگسازی وجود ندارد و تنها گزینه، انتخاب کابینی با ابعاد متناسب با همان چاله است. به همین دلیل، تأکید بر هماهنگی پیش از اجرا، امری حیاتی است.
۷. هزینهٔ نصب آسانسور در مشهد برای هر طبقه تقریباً چقدر است؟
هزینهٔ نصب آسانسور در مشهد در سال ۱۴۰۵، به ازای هر طبقه، در حدود ۲۰ تا ۲۵ میلیون تومان متغیر است و به عواملی نظیر نوع آسانسور (کششی یا هیدرولیک)، سرعت، تعداد توقفها، کیفیت تجهیزات و میزان آماده سازی ساختمان بستگی دارد.
۸. آیا عبور هرگونه تأسیسات دیگر از درون چاه آسانسور مجاز است؟
خیر. طبق تأکید صریح مبحث پانزدهم و نیز استاندارد ۶۳۰۱، هیچ گونه لوله، کابل یا تجهیزاتی غیر از موارد مرتبط با خود آسانسور، اجازهٔ عبور از درون چاه را ندارند.
